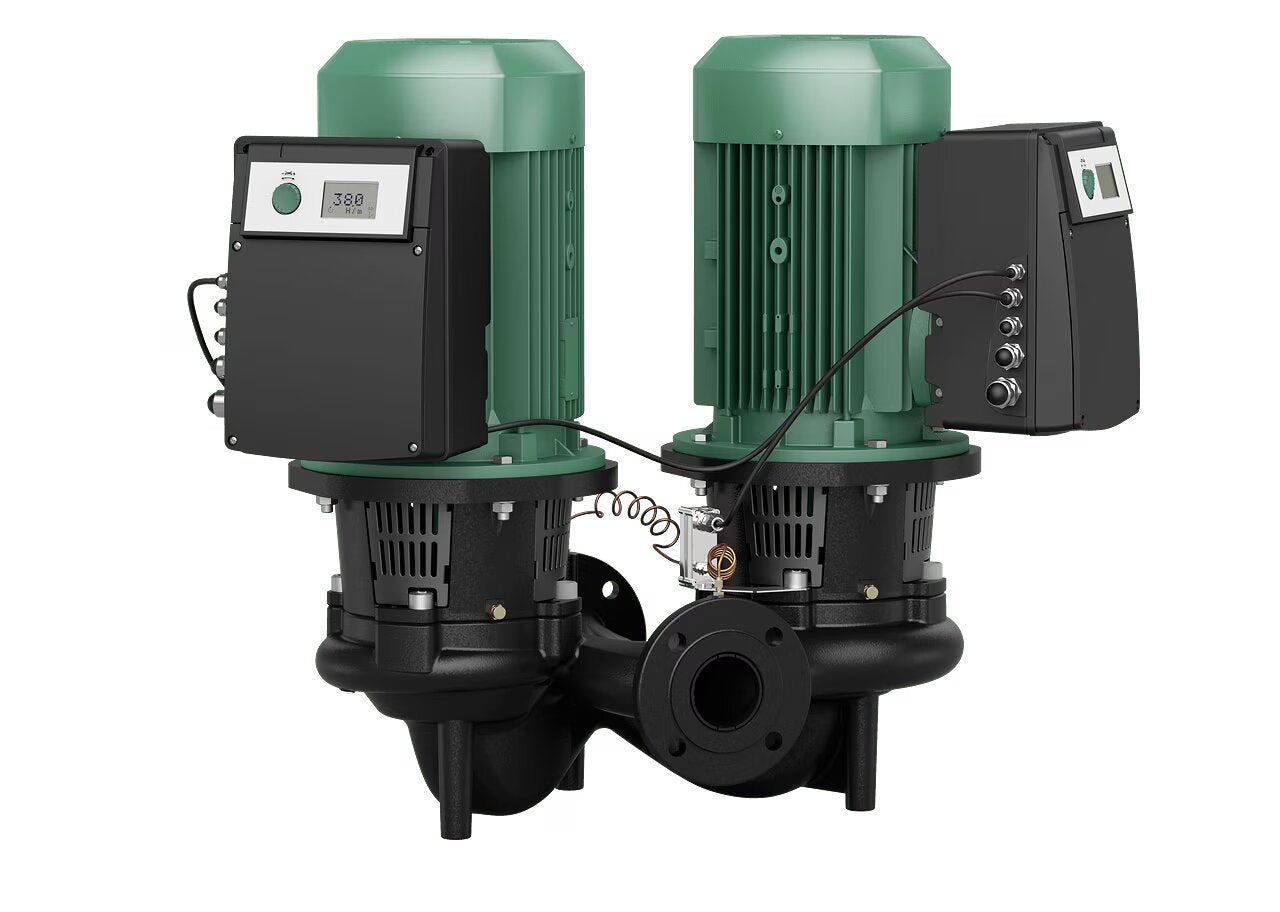

WILO Trockenläufer-Doppelpumpe DL-E 80/190-18,5/2 Art. 2217414

Trockenläufer-Doppelpumpe in Inline-Bauform für Rohreinbau oder Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (Δp-c/Δp-v).

Konstruktion:

• Einstufige Niederdruck-Kreiselpumpe
• Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie), Flansche PN 16 – gebohrt nach EN 1092-2
• Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)
• Pumpengehäuse und Motorflansch serienmäßig mit Kataphoresebeschichtung
• Gleitringdichtung für Wasserförderung bis T=140 °C. Bis Tmax= +40 °C ist eine Glykol-beimischung von 20 bis 40% Volumenanteil zulässig
• Sondergleitringdichtungen bei Wasser-/Glykolgemischen abweichend von 20–40 % Vol.-Anteil Glykol und einer Medientemperatur von ≤ 40 °C oder anderen von Wasserabweichenden Medien (Mehrpreis).

Zubehör:

• Konsolen für Fundamentbefestigung
• IR-Monitor
• IF-Modul PLR
• IF-Modul LON
• IF-Modul Modbus
• IF-Modul BACnet
• IF-Modul CAN
• Regelsysteme VR-HVAC/CCe-HVAC/SCe-HVAC
• Differenzdruckgeber (DDG)-Sets 0-10 V für Pumpen in der Ausführung ...–R1

Serienmäßige Ausrüstung:

• Ein-Knopf-Handbedienebene für:
  • Pumpe Ein/Aus
  • Sollwert- bzw. Drehzahleinstellung
  • Wahl der Regelungsart: Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller)
  • Wahl der Betriebsart bei Doppelpumpenbetrieb (Haupt-/Reservebetrieb, Additionsbetrieb)
  • Konfiguration der Betriebsparameter
  • Fehlerquittierung
• Pumpendisplay zur Anzeige von:
  • Regelungsart
  • Sollwert (z.B. Differenzdruck oder Drehzahl)
  • Fehler- und Warnmeldungen
  • Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors)
  • Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch)
  • Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais)
  • Gerätedaten (z.B. Pumpenname)

Zusatzfunktionen:

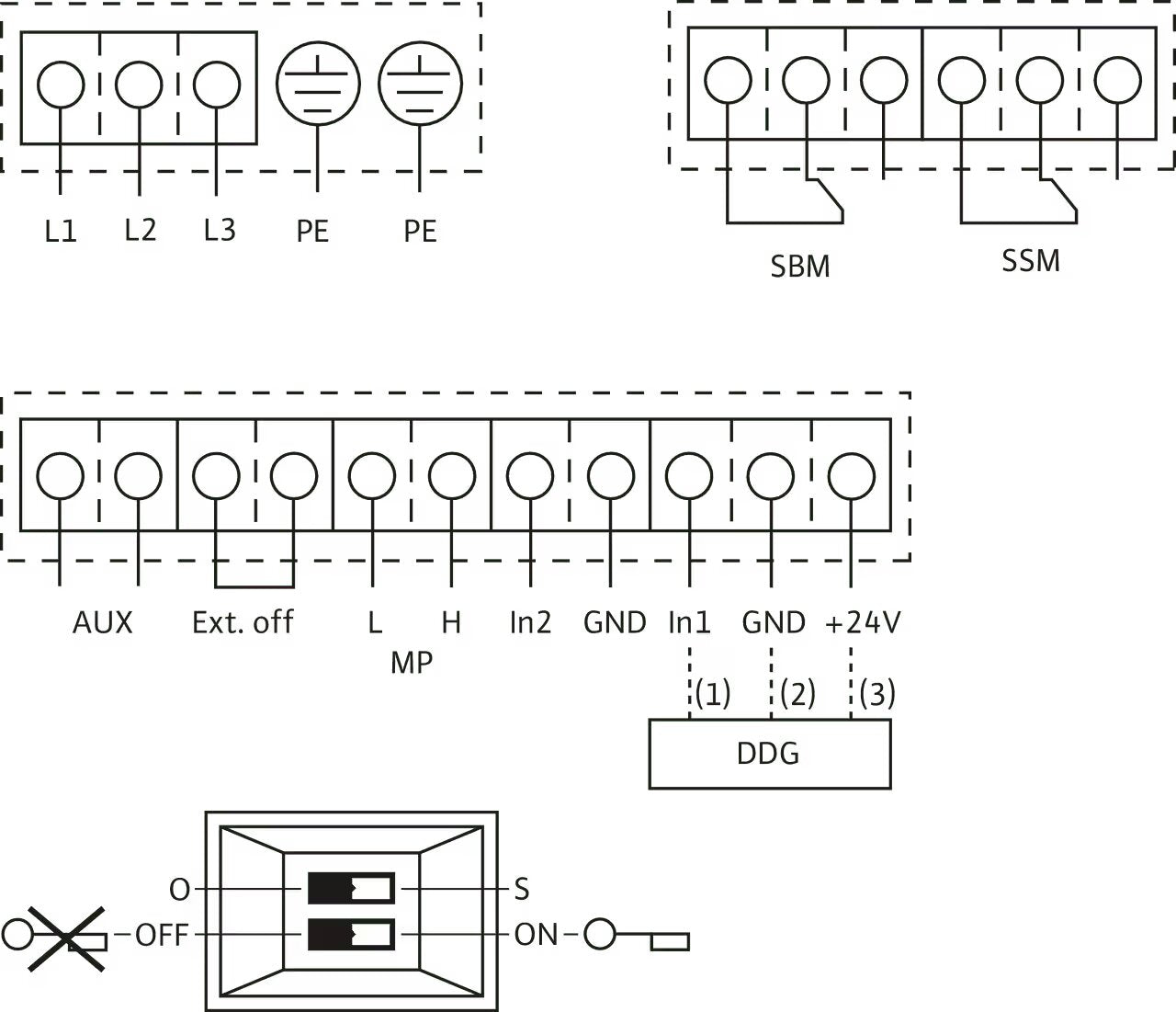

• Schnittstellen: Steuereingang „Vorrang AUS“, „Externer Pumpentausch“, Analogeingang 0–10 V, 2–10 V, 0–20 mA, 4–20 mA für Stellerbetrieb (DDC) oder zur Sollwert-Fernverstellung, Analogeingang 0–10 V, 2–10 V, 0–20 mA, 4–20 mA für Istwert-Signal des Drucksensors, IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR Stick/IR-Monitor, Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation, konfigurierbare, potentialfreie Stör- und Betriebs-/Bereitschaftsmeldung, Schnittstelle zur Doppelpumpenkommunikation
• Drehstrommotor mit Frequenzumrichter
• Integriertes Doppelpumpenmanagement
• Einstellbares Zeitintervall für den Pumpentausch
• Integrierter Motorvollschutz
• Unterschiedliche Betriebsarten für Heizungsanwendung (HV) oder Klimaanwendung (AC)
• Zugriffssperre
• Unterschiedliche Bedienebenen: Standard/Service
