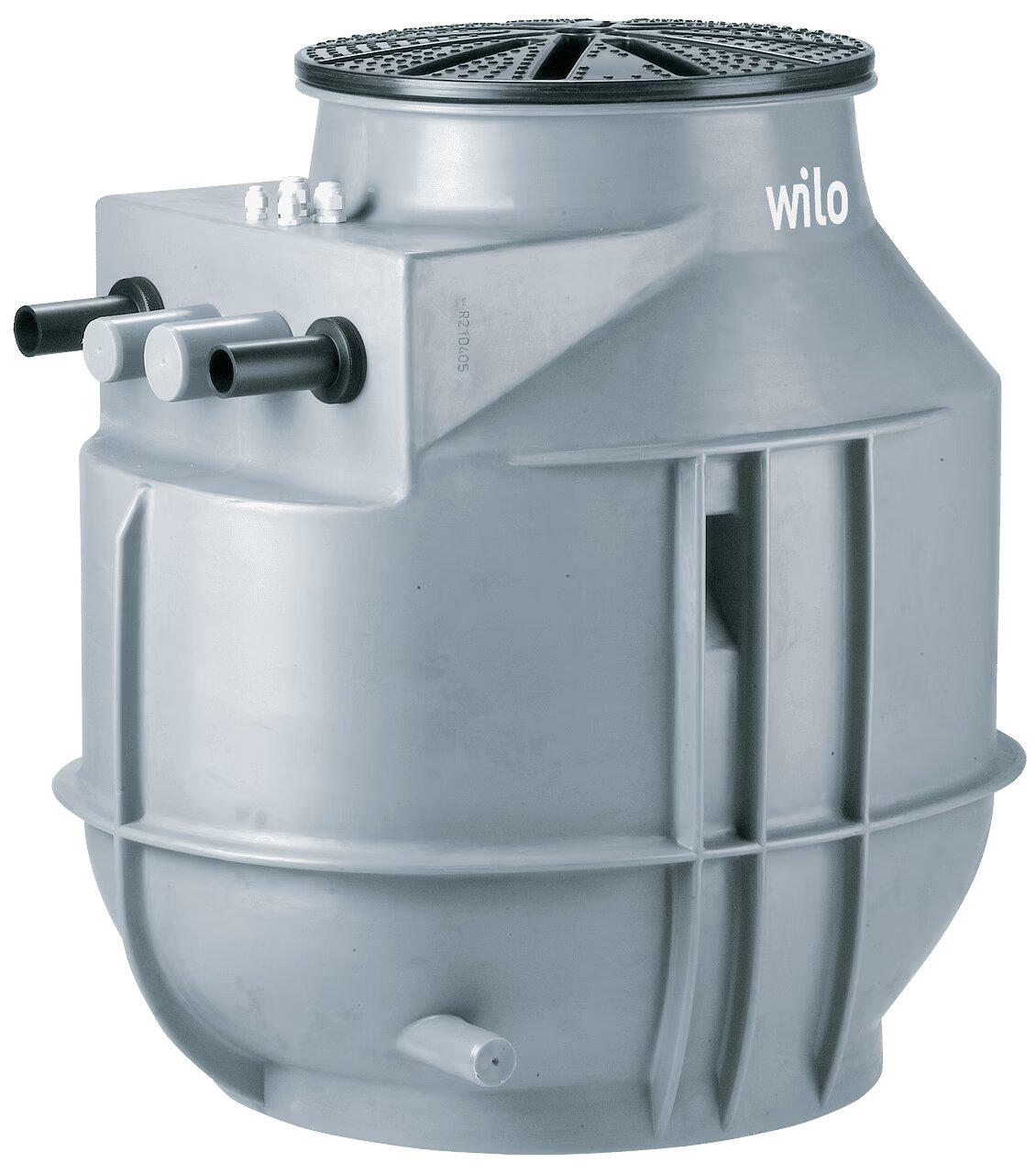

WILO Kunststoffschacht DrainLift WS 50D Art. 2525161
Artikel-Nr.: 2525161
Teilen via
- Auf Lager
Technische Daten
Kunststoffschacht mit Verrohrung, zum Anschluss von zwei Pumpen. Geeignet für den Erdeinbau oder die Gebäudeaufstellung.
Fördermedium
Zur Sammlung und Förderung in gewerblichen Bereichen von:
- Abwasser mit Fäkalien
Abwasserförderung nach 12050
- DIN EN 12050-1:
- DrainLift WS 40E/D mit Rexa PRO-S ...
- EN 12050-1:
- DrainLift WS 40E/D mit Rexa MINI3-S ...
- DrainLift WS 40E/D mit Rexa FIT-S ...
- DrainLift WS 50E/D mit Rexa UNI ...
Konstruktion
Schacht
Pumpenschacht mit optimierter Geometrie für einen ablagerungsfreien Betrieb. Schachtkörper mit Verrippungen für eine hohe Formsteifigkeit und Auftriebssicherheit. Die Zuläufe sind frei wählbar. Zum Anschlagen der Hebemittel sind zwei Transportösen integriert. Der nach oben gewölbte Schachtdeckel ist begehbar und mit max. 200 kg belastbar. Für die Gebäudeaufstellung ist der Pumpenschacht mit einer Bodenbefestigung ausgestattet.
Verrohrung
- Druckrohr mit pumpenseitigem Flanschanschluss
- Absperrschieber
- Überwasserkupplung
- Kugelrückflussverhinderer (integriert in die Überwasserkupplung)
Lieferumfang
- Kunststoffschacht mit eingebauter Verrohrung
- Verrohrung mit Absperrschieber und Überwasserkupplung mit integriertem Rückflussverhinderer
- Schachtdeckel mit Dichtung
- HT-Doppelmuffe 50 mm (2 in) für Entleerungsanschluss
- Zulaufset mit Lochsäge 124 mm (5 in) und Dichtung DN 100
- Bodenbefestigung
- Einbau- und Betriebsanleitung
| Zulässiger Anwendungsbereich | |
|---|---|
| für Wilo-Pumpen | Rexa UNI V05 (max. 1,5 kW), Rexa UNI V06 (max. 1,5 kW) |
| Max. zulässiger Druck in der Druckleitung P | 6 bar |
| Min. Medientemperatur | 0 °C |
| Max. Medientemperatur | 40 °C |
| Min. Umgebungstemperatur | 3 °C |
| Max. Umgebungstemperatur | 20 °C |
| Technische Daten | |
|---|---|
| Vorbehältervolumen V | 400 l |
| Anschluss Eingang | DN100 / DN150 |
| Anschluss Ausgang | R 2 |
| Entlüftung | DN 70 |
| Werkstoff Behälter | PE |

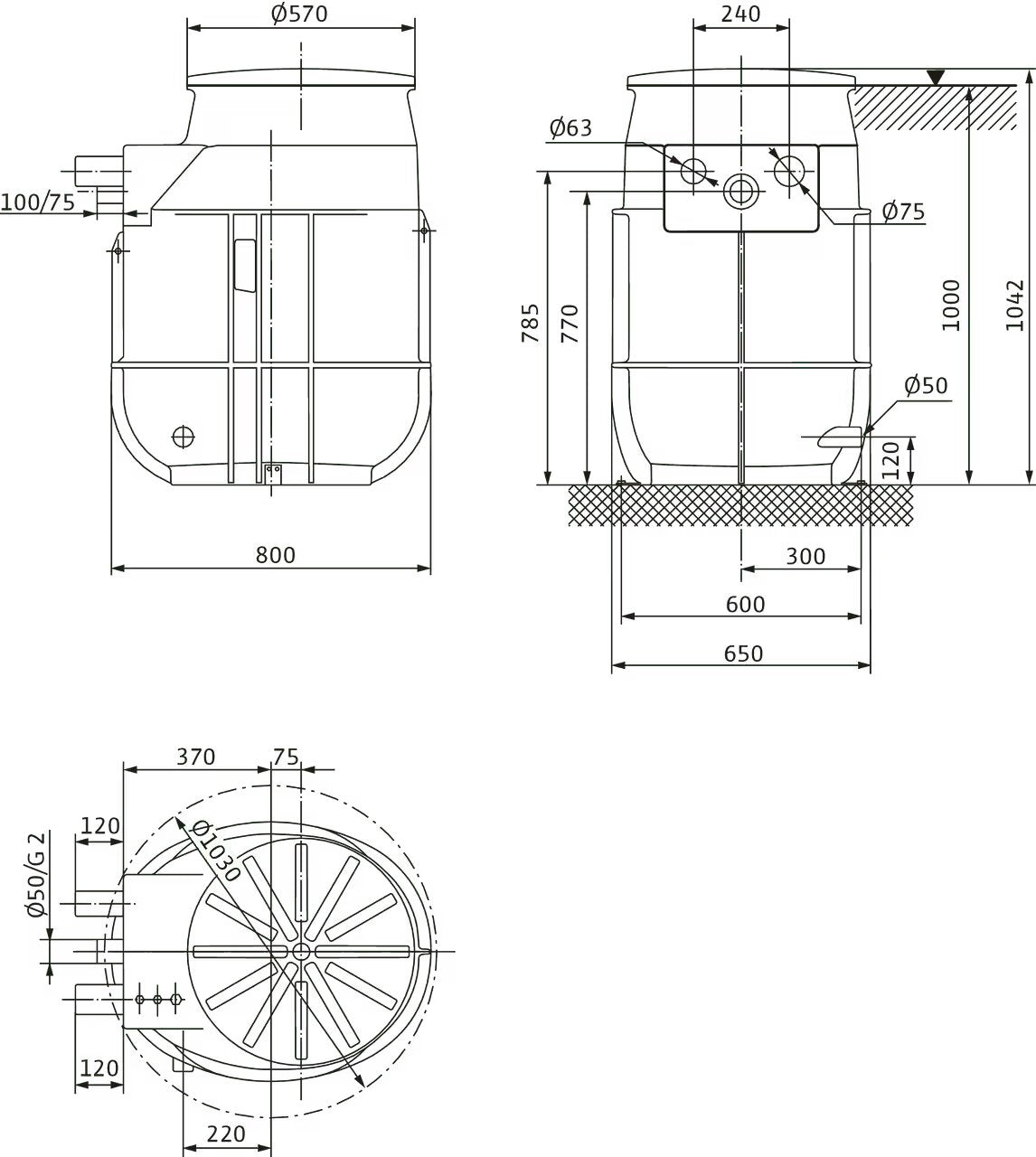

| Länge L | 1000 mm |
| Breite W | 1000 mm |
| Höhe H | 1042 mm |
| Gewicht netto ca. | 63 kg |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Art.-Nr. | 2525161 |
