Sensus Kombinierter WMZ PoThF-Set PF130 Qp 15 B DN50 L:270 FL PN16 150/6,0

Sensus WMZ PoThF-Set PF130 Qp 15 BDN50 L:270 FL PN16 150/6,0

Kombinierter (Split) Wärmezähler mit Ultraschallzähler als Durchflusssensor,

Batterieausführung

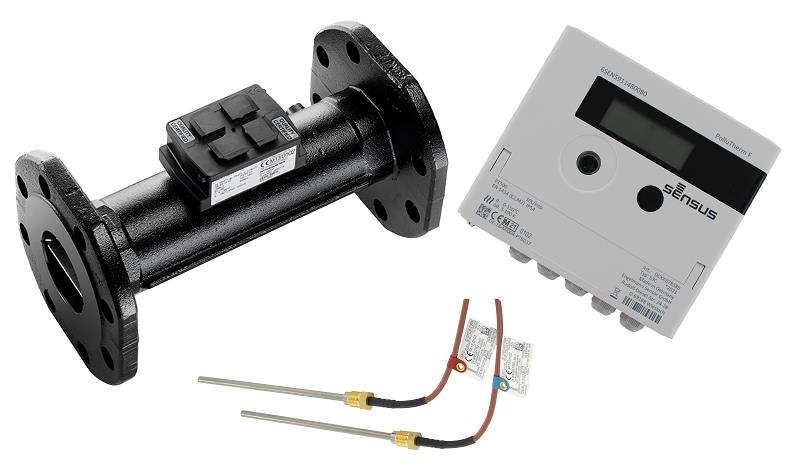

Bestehend aus:

Durchflusssensor, Rechenwerk, Platinthermometer, Plombiermaterial und Wandhalter.

Zulassung nach europäischer MessgeräteRichtline (MID) für beliebigen Einbau.

Durchflusssensor:

Ultraschall-Durchflusssensor für den Einsatz in Nah- und Fernwärme-/Kälteanlagen, externe Spannungsversorgung, niedriger Stromverbrauch, NOWA prüffähig.

Rechenwerk:

Optische Schnittstelle (M-Bus Protokoll) Tarifregister 2 St. individuell einstellbar, speichern Energie oder Zeit frei wählbarer Jahresstichtag, 15 Monats- und Halbmonatswerte über

Anzeige oder Funk, 24 Monats- und Halbmonatswerte über optische Schnittstelle oder M-Bus.

Speicherung von Durchfluss, Leistung und Temperatur, sowie die jeweiligen Maximalwerte der letzten 15 Monate.

Durchflusssensor:

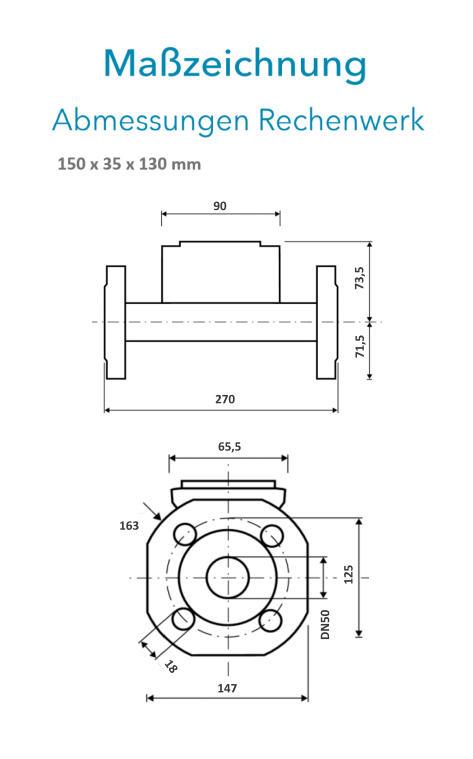

Baulänge L : 270 mm

Anschluß : Flansch

Nenndurchfluss qp: 15 m3/h

Min. Durchfluss qi: 0,15 m3/h

Max. Durchfluss qs: 30 m3/h

Anlaufwert : 0,04 m3/h

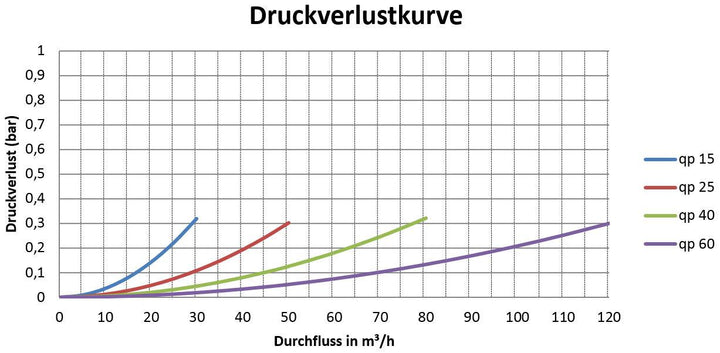

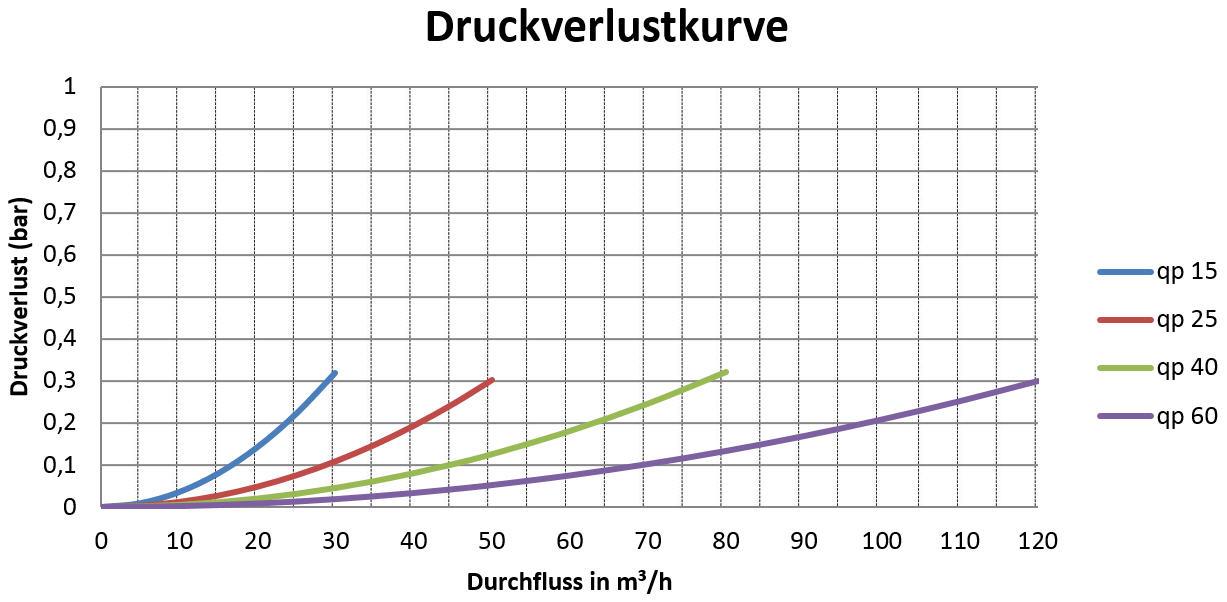

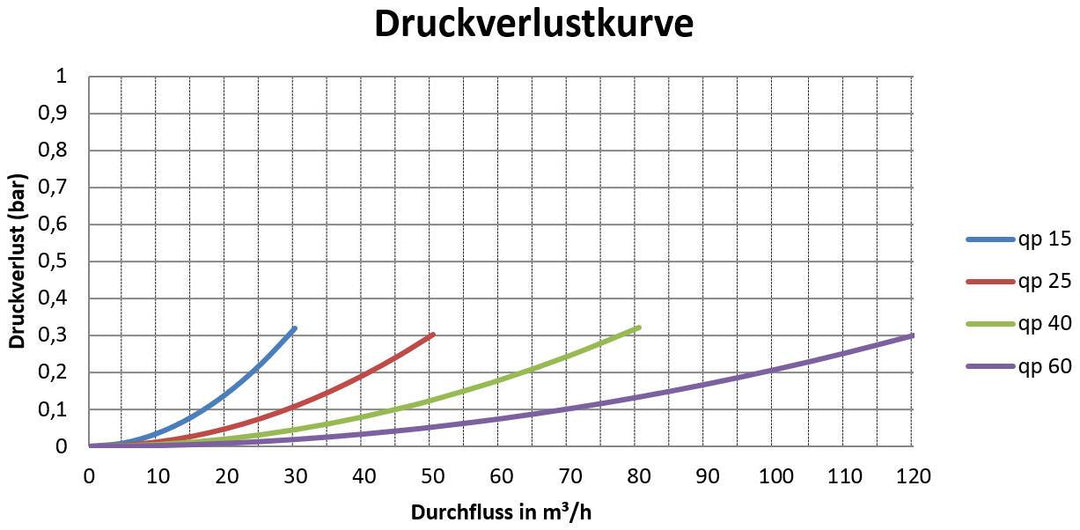

Druckverlust bei qp : 0,08 bar

kvs-Wert : 53 m3/h

Durchlasswert bei

0,1 bar Druckverlust : 17 m3/h

Temperaturbereich : 5 - 90C

Rechenwerk:

Temperaturmessbereich : 0 bis 150C

Temperaturdifferenz : 3 bis 100 K

Messzyklus Temperatur, dynamisch:

2/60 s, bei Netzbetrieb 2 s

Messzyklus Durchfluss : 2s

Schutzklasse : IP65

Temperaturfühler:

PT500, L:100mm, d=6,0mm, Kabel L:m

Eichgebühr/Konformitätsentgelt Wärme-/

Kältezähler komplett bis qp 6 m3/h
