Sensus Kombinierter WMZ PoTh-Set WPD FS130 qp 15 B DN50 L:200 H/FL PN16 150/6,0

Sensus WMZ PoTh-Set WPD FS130 qp 15 B

DN50 L:200 H/FL PN16 150/6,0

Kombinierter (Split) Wärmezähler mit Woltmanzähler als Durchflusssensor,

Batterieausführung

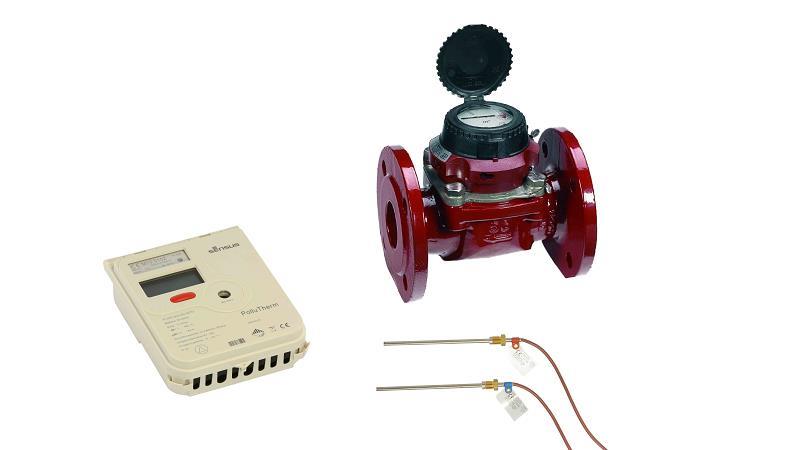

Bestehend aus:

Durchflusssensor, Rechenwerk, Platinthermometer, Plombiermaterial und Wandhalter.

Zulassung nach europäischer MessgeräteRichtline (MID) für horizontalen und vertikalen Einbau.

Durchflusssensor:

Woltmanzähler in Kurzbaulänge mit Flanschanschluss und Impulsgeber, Reedschalter in Stecker Ausführung

Rechenwerk:

Programmierbar, optische Schnittstelle, 16 Monatswerte für Wärmeverbrauch, Volumen, Maximalwerte für Durchfluss und Wärmeleistung, MiniBus Schnittstelle integriert. M-Bus, Impuls und LONWORKS nachrüstbar.

Durchflusssensor:

Baulänge L : 200 mm

Anschluß : Flansch

Nenndurchfluss qp: 15 m3/h

Min. Durchfluss qi: 0,6 m3/h

Max. Durchfluss qs: 30 m3/h

Anlaufwert : 0,25 m3/h

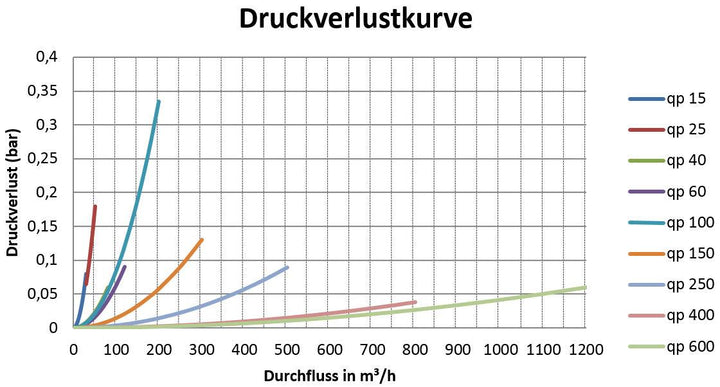

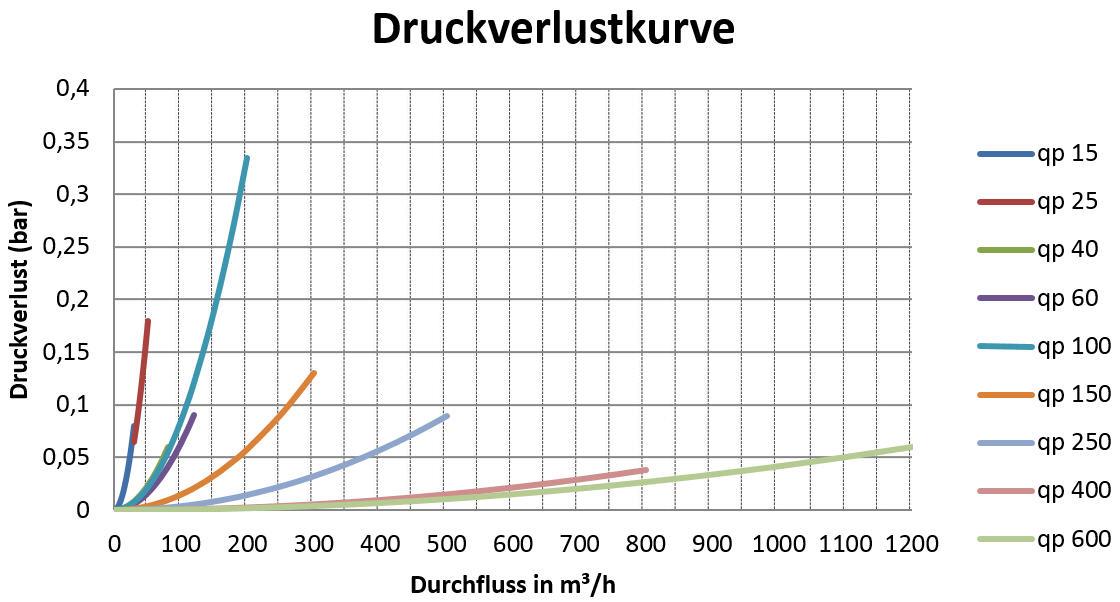

Druckverlust bei qp : 0,02 bar

kvs-Wert : 106 m3/h

Durchlasswert bei

0,1 bar Druckverlust : 34 m3/h

Temperaturbereich : 10 - 130C

Rechenwerk:

Schneller Messzyklus:

2 Sekunden für Temperaturen

4 Sekunden für Leistung und Durchfluss

Temperaturmessbereich : 1 bis 180C

Temperaturdifferenz : 3 bis 150 K

Abschaltgrenze : 0,15 K

Messgenauigkeit :

besser als +/- (0,5+dTmin/dT)%

Temperaturfühler:

PT500, L:150mm, d=6,0mm, Kabel L:2m

Eichgebühr/Konformitätsentgelt Wärme-/

Kältezähler komplett qp 15-40 m3/h
