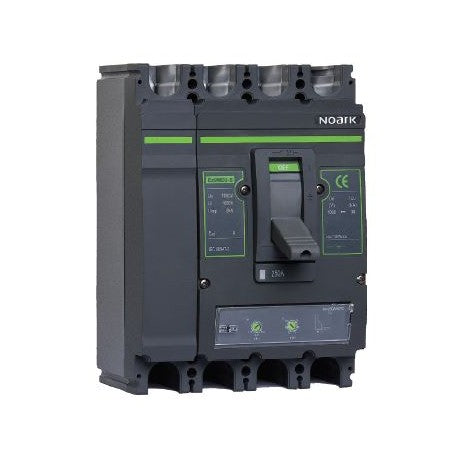

Noark DC-Kompaktleistungsschalter, M1, Icu Ics 50 kA, In 125 A, 4-polig

Noark DC-Kompaktleistungsschalter, M1, Icu Ics 50 kA, In 125 A, 4-polig

Technische Daten

• DC-Kompaktleistungsschalter
• 3- und 4-polige Ausführungen
• Ics = Icu = 50 kA bei 750/1000 V DC
• Ir stufenweise einstellbar (0,8-0,9-1,0) × In
• Ii fest 10 × In
• Befestigungsschrauben, Anschlussfahnen und Trennwände im Lieferumfang enthalten

Kompaktní výkonové jističe Ex9MD jsou určeny zejména pro fotovoltaické aplikace jako hlavní vypínače DC části fotovoltaických elektráren, své uplatnění naleznou ale i v průmyslu. Testování dle norem EN 60947-2 zaručuje funkčnost a vhodnost pro široké spektrum aplikací včetně funkce bezpečného oddělení.

Jističe jsou nabízeny v pěti typových velikostech se jmenovitým proudem do 800 A, tří i čtyřpólovém provedení, osazené termomagnetickými spouštěmi a se čtyřmi různými vypínacími schopnostmi I_cs=I_cu v rozsahu 25 až 100 kA pro všechny typové velikosti. Jmenovité impulzní výdržné napětí U_imp 8 kV umožňuje jejich použití i v systémech s výskytem přechodových přepěťových vln s vysokou intenzitou, např. v těžkém průmyslu.

Alle Größen der Leistungsschalter Ex9M können mit einer Vielzahl von Zubehörteilen ausgestattet werden, darunter Hilfs- und Meldekontakte, Unterspannungs- und Auslöseauslöser, Drehgriffe, Motorantriebe und mehr.
