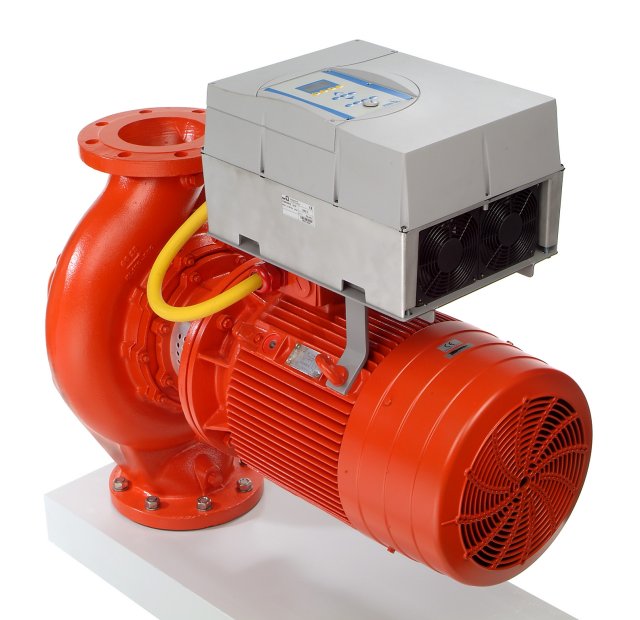

KSB Inlinep Etaline PD 050-250/1104 B
Artikel-Nr.: 48878073
Teilen via
- Auf Lager
Technische Daten
Einstufige Inlinepumpe in Blockbauweise
mit IEC-Normmotor (EFF1) und Frequenzum-
richter (FU). FU montiert am Motor.
PumpDrive MM in Basic Ausführung.
Regelung mittels integriertem PI-Regler
Regelgrößen sind Druck, Differenzdruck
delta-p (konstant) oder delta-p (vari-
abel) , Förderstrom etc.
Sollwertverstellung oder Steuerung über
externes Normsignal oder digitale
Motorpotentiometer-Funktion.
Anzeige von Betriebsbereitschaft,
Warnung und Alarm über LEDs.
Sensorlose förderstromabhängige Druck-
sollwertnachführung z. Kompensation von
Rohrreibungsverlusten (DFS-Kennlinie)
Einstellbare Funktionen (PumpDrive):
- Nachtabsenkung
- digitale Motorpotentiometer-Funktion
- digitale Korrekturmöglichkeit zur Ver-
meidung von hydraulischer Unterver-
sorgung (am Schlechtpunkt)
- Parametrierbar als Slave im Parallel-
betrieb über KSB-System-Bus-
Verbindung
Schutz (PumpDrive)
- Antriebsvollschutz durch Überstrombe-
grenzung und Kaltleiterüberwachung
- Automatische Drehzahlreduktion bei
Überlast und Übertemperatur. Schutz
b. Phasenausfall, Kurzschluss, Über-
/Unterspannung.
- Schutz gegen Motorüberlast
Potentialfreie Meldungen
- Meldungen: Betrieb u. Sammelstörung
über zwei Relaisausgänge
- Andere Meldungen alternativ program-
mierbar (lt. Betriebsanleitung)
Ausstattung PumpDrive
- Kommunikation ü. KSB-System-Bus für
Mehrpumpenbetrieb oder Feldbus
(optional)
- Parametrierung ü. RS232-Service-
Schnittstelle
2 Analogeingänge
0/2-10 V oder 0/4-20mA
1 Analogausgang 0/2-10 V
6 Digitaleingänge für:
z.B. Start/Stopp, Slave, Minimal-,
Maximaldrehzahl, Drehzahl erhöhen,
erniedrigen
2 Relaisausgänge:
Schließer (Funktion wählbar)
Elektrische Daten (PumpDrive):
Netzspannung : 3x380 V AC -10% bis
480 V AC +10 %
Netzfrequenz : 50/60 Hz
Schutzart : IP 55
Umgebungstemperatur: 0 bis 40 Grad C
Rel. Luftfeuchte : max. 85 %
Betauung unzulässig
Funkentstörklasse : B nach EN 55011
Motor < 7,5 kW
Funkentstörklasse : A nach EN 55011
Motor > 11 kW,
Geberversorgung : 24 V DC +10 %
max. 80 mA
Regelbereich : ca. 25 bis 70 Hz
Betriebsart : Dauerbetrieb S1
Ausführung Pumpe/Motor:
Pumpen- und Motorwelle sind starr
miteinander verbunden.Pumpe m. ungekühl-
ter Gleitringdichtung und auswechselba-
ren Spaltringen.
mit IEC-Normmotor (EFF1) und Frequenzum-
richter (FU). FU montiert am Motor.
PumpDrive MM in Basic Ausführung.
Regelung mittels integriertem PI-Regler
Regelgrößen sind Druck, Differenzdruck
delta-p (konstant) oder delta-p (vari-
abel) , Förderstrom etc.
Sollwertverstellung oder Steuerung über
externes Normsignal oder digitale
Motorpotentiometer-Funktion.
Anzeige von Betriebsbereitschaft,
Warnung und Alarm über LEDs.
Sensorlose förderstromabhängige Druck-
sollwertnachführung z. Kompensation von
Rohrreibungsverlusten (DFS-Kennlinie)
Einstellbare Funktionen (PumpDrive):
- Nachtabsenkung
- digitale Motorpotentiometer-Funktion
- digitale Korrekturmöglichkeit zur Ver-
meidung von hydraulischer Unterver-
sorgung (am Schlechtpunkt)
- Parametrierbar als Slave im Parallel-
betrieb über KSB-System-Bus-
Verbindung
Schutz (PumpDrive)
- Antriebsvollschutz durch Überstrombe-
grenzung und Kaltleiterüberwachung
- Automatische Drehzahlreduktion bei
Überlast und Übertemperatur. Schutz
b. Phasenausfall, Kurzschluss, Über-
/Unterspannung.
- Schutz gegen Motorüberlast
Potentialfreie Meldungen
- Meldungen: Betrieb u. Sammelstörung
über zwei Relaisausgänge
- Andere Meldungen alternativ program-
mierbar (lt. Betriebsanleitung)
Ausstattung PumpDrive
- Kommunikation ü. KSB-System-Bus für
Mehrpumpenbetrieb oder Feldbus
(optional)
- Parametrierung ü. RS232-Service-
Schnittstelle
2 Analogeingänge
0/2-10 V oder 0/4-20mA
1 Analogausgang 0/2-10 V
6 Digitaleingänge für:
z.B. Start/Stopp, Slave, Minimal-,
Maximaldrehzahl, Drehzahl erhöhen,
erniedrigen
2 Relaisausgänge:
Schließer (Funktion wählbar)
Elektrische Daten (PumpDrive):
Netzspannung : 3x380 V AC -10% bis
480 V AC +10 %
Netzfrequenz : 50/60 Hz
Schutzart : IP 55
Umgebungstemperatur: 0 bis 40 Grad C
Rel. Luftfeuchte : max. 85 %
Betauung unzulässig
Funkentstörklasse : B nach EN 55011
Motor < 7,5 kW
Funkentstörklasse : A nach EN 55011
Motor > 11 kW,
Geberversorgung : 24 V DC +10 %
max. 80 mA
Regelbereich : ca. 25 bis 70 Hz
Betriebsart : Dauerbetrieb S1
Ausführung Pumpe/Motor:
Pumpen- und Motorwelle sind starr
miteinander verbunden.Pumpe m. ungekühl-
ter Gleitringdichtung und auswechselba-
ren Spaltringen.
