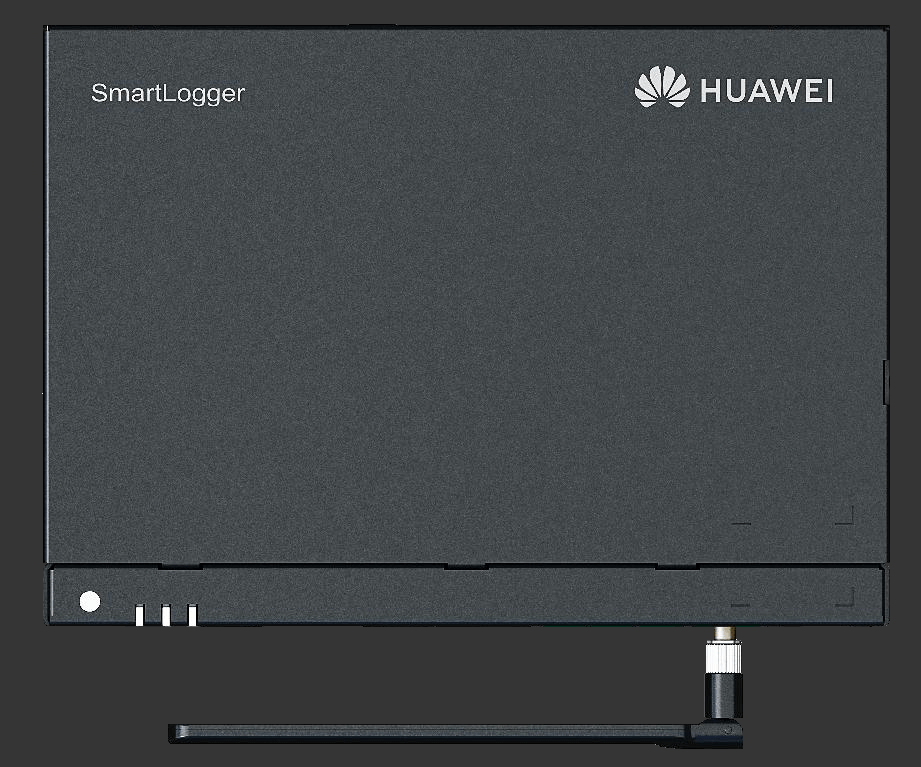

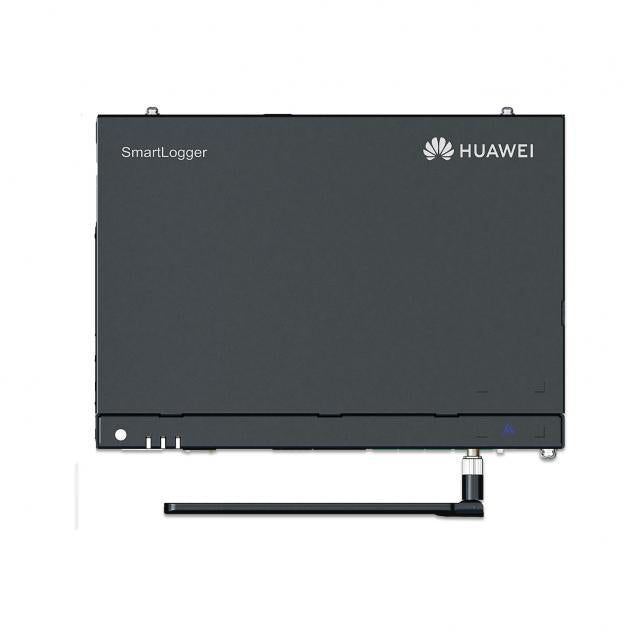

HUAWEI SmartLogger 3000A03EU - sofort lieferbar

HUAWEI SmartLogger3000A03EU

Betriebstemperaturbereich: -40°C ~ 60°C

Spannungsversorgung AC: 100 V～240 V, 50 Hz / 60 Hz

Abmessungen (B x H x T): 225 x 160 x 44 mm (ohne Montagelaschen und Antenne)

Huawei SmartLogger 3000A03EU – Allgemeine Daten

Betriebstemperaturbereich: -40 ~ +60 °C

Relative Luftfeuchtigkeit: 5 % RH~ 95 % RH
Betriebshöhe: max. 4.000 m
Leistungsaufnahme: Typisch 8 W, Max. 15 W
Anzeige: 3 x LED´s
Kommunikation: RS485, MBUS, Ethernet, 2G/3G/4G
Gewicht: 2 Kg
Abmessungen (ohne Montagelaschen und Antenne) :
225 x 160 x 44 mm
Schutzart: IP20

Huawei SmartLogger 3000A03EU – Kommunikationsschnittstellen

WAN: 1 x WAN 10 / 100 / 1.000 Mbps
LAN: 1 x LAN 10 / 100 / 1.000 Mbps
RS485: 3 x COM 1200 / 2400 / 4800 / 9600 / 19200 / 115200 bps, 1000 m
MBUS: AC-MBUS 115,2kbps, kompatibel mit PLC
LTE(FDD)：B1,B2,B3,B4,B5,B7,B8,B20
DC-HSPA+/HSPA+/HSPA/UMTS： 850/900/1900/2100 MHz
GSM/GPRS/EDGE: 850/900/1800/1900 MHz 2
Digital / Analog Eingang / Ausgang: 4 x DI, 2 x DO, 4 x AI
Aktiver DO:  12V, 100mA (Anschluss mit Relais, Sensor)

Huawei SmartLogger 3000A03EU – Kommunikationsprotokoll

Ethernet: Modbus-TCP, IEC 60870-5-104
RS485: Modbus-RTU, IEC 60870-5-103 (Standard), DL / T645

Huawei SmartLogger 3000A03EU – Geräteverwaltung

Max. Anzahl verwaltbarer Geräte: 80

Huawei SmartLogger 3000A03EU – Interaktion

Anzeige: LEDs
WEB: Integrierter Web- Server
USB: 1 x USB 2.0
APP: Kommunikation per WLAN zur Inbetriebnahme

Huawei SmartLogger 3000A03EU – Spannungsversorgung

Spannungsversorgung AC: 100 V～240 V, 50 Hz / 60 Hz
Spannungsversorgung DC: 12 V / 24 V
Leistungsaufnahme: Typisch 8 W, Max. 15 W

Huawei SmartLogger 3000A03EU – im Lieferumfang enthalten

Netzkabel 230V
Netzadapter 12VDC + Halterung
Patchkabel
4G-Antenne
Stecker f. DI/AI/DO-Kontakte
Stecker f. RS485
Stecker f. MBUS

Der HUAWEI Smart Logger 3000A03EU ist für die Verwaltung von bis zu 80 Geräten zuständig. Es sammelt und analysiert die Daten, was es zu einem Kontrollgerät der gesamten Solaranlage macht. Für die Kommunikation und Verbindung zu anderen Geräten hat es mehrere Wege zur Auswahl. Darunter befinden sich RS485, WLAN, USB und LAN. Das Herzstück des Smart Logger ist der integrierte Webserver, der für die Kontrolle der anderen Geräte zuständig ist. Über die Fusion Solar-App oder ein Notebook findet die Installation des Hauptprogramms statt.

Das Programm kann einfach vor Ort auf den HUAWEI Smart Logger 3000A03EU installiert werden. Sobald das Gerät betriebsbereit ist, stehen dem Betreiber eine Reihe intelligenter Regelungsmöglichkeiten zur Verfügung. Dadurch wird die Leistung effektiv genutzt und die Verluste gering gehalten. Der Status des Geräts wird anhand von drei LEDs am Gehäuse angezeigt. Es ist für einen Temperaturbereich zwischen -40 und +60 °C freigegeben und optimal gegen Witterungseinflüsse geschützt.

• Datenlogger für bis zu 80 Geräten
• Intelligente Regelungsmöglichkeiten
• Einfach vor Ort zu installieren
• Integrierter Überspannungsschutz
