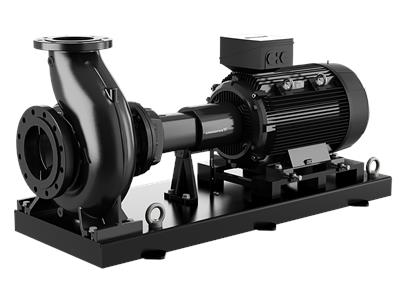

GRUNDFOS Normpumpe NK 32-160/154 AA2F2AESBAQEDW3 Art. 96626926
Artikel-Nr.: 96626926
Teilen via
- Auf Lager
Technische Daten
NK 32-160/154 AA2F2AESBAQEDW3
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert.
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| Drucksensor: | nein | |
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1400 1/min | |
| Nennförderstrom: | 12.55 m³/h | |
| Pumpe mit Motor: | Ja | |
| Nennförderhöhe: | 5.873 m | |
| Tatsächlicher Laufraddurchmesser: | 154 mm | |
| Nominal impeller diameter: | 160 | |
| GLRD Code: | BAQE | |
| Gleitringdichtung: | Single | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| Lagerbauweise: | Standardausführung | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Tragring: | Messing | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| Internal pump house coating: | CED-Beschichtung | |
| Welle: | Stainless steel | |
| EN 1.4301 | ||
| AISI 304 | ||
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Pipe connection standard: | EN 1092-2 | |
| Anschlusstyp Eintritt: | DIN | |
| Anschlusstyp Austritt: | DIN | |
| Größe des Saugstutzens: | DN 50 | |
| Größe des Druckanschlusses: | DN 32 | |
| Nenndruckstufe: | PN 16 | |
| Kupplungstyp: | Flexible w/spacer | |
| Base frame design: | EN/ISO | |
| Code for base frame: | 4 | |
| Grouting (Yes/No): | N | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 71B | |
| Motorbemessungsleistung P2: | 0.37 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 220-240D/380-415Y V | |
| Bemessungsstrom: | 1,80-1,83/1,04-1,06 A | |
| Anlaufstrom: | 390-430 % | |
| Leistungsfaktor Cos phi: | 0.78-0.69 | |
| Nenn-Drehzahl: | 1390-1410 1/min | |
| IE-Wirkungsgradklasse: | IE2 | |
| Motorwirkungsgrad bei Vollast: | 72.8-73.1 % | |
| Motorwirkungsgrad bei 3/4-Last: | 75.6-72.9 % | |
| Motorwirkungsgrad bei halber Last: | 73.8-67.8 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 99957666 | |
| Bearing insulation type N-end: | Steel Bearing | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.60 | |
| Nettogewicht: | 97.2 kg | |
| Bruttogewicht: | 111 kg | |
| Versandvol.: | 0.279 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137059 | |
| Language on pump nameplate: | Brtitisches Englisch | |
