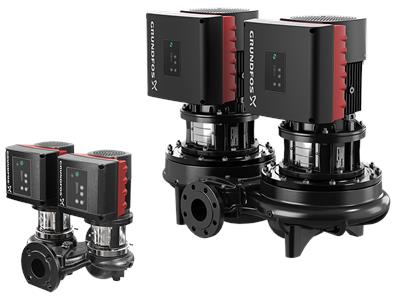

GRUNDFOS Einstufige Inlinepumpe TPED 100-120/2 A-F-A-RUUE Art. 96439082
Artikel-Nr.: 96439082
- Auf Lager
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 10 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -25 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2910 1/min | |
| Nennförderstrom: | 68.4 m³/h | |
| Nennförderhöhe: | 8.1 m | |
| Istdurchmesser des Laufrads: | 104 mm | |
| GLRD Code: | RUUE | |
| ISO Abnahmekl.: | ISO 9906:1999 Annex A | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | 304 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 40 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 100 | |
| Nenndruckstufe: | PN 10 | |

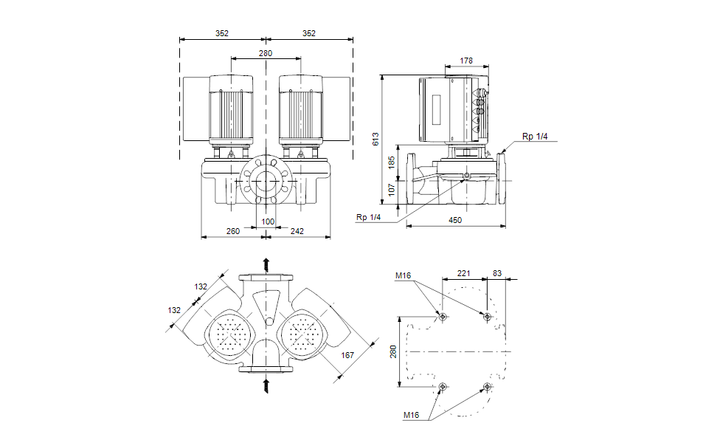

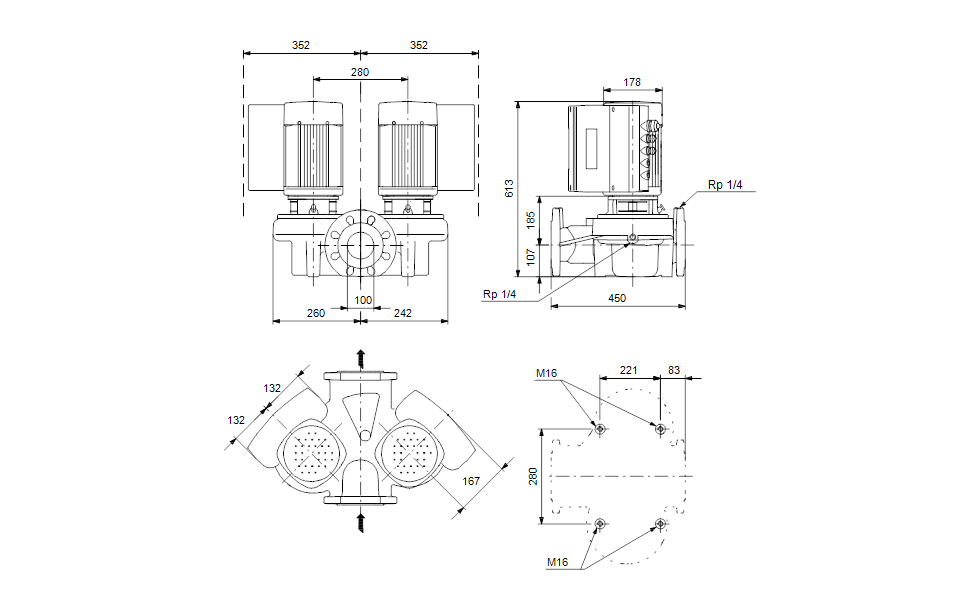

| Port-to-port length: | 450 mm mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 90LC | |
| Motorbemessungsleistung P2: | 2.2 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-480 V | |
| Bemessungsstrom: | 4.60-3.80 A | |
| Leistungsfaktor Cos phi: | 0.92-0.90 | |
| Nenn-Drehzahl: | 360-3510 1/min | |
| Wirkungsgrad: | IE3 85,9% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 83.0 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 85745808 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 133 kg | |
| Bruttogewicht: | 152 kg | |
| Versandvol.: | 0.46 m³ | |
