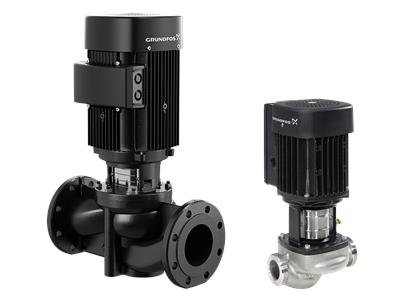

GRUNDFOS Einstufige Inlinepumpe TP 80-120/2 B AI-F-Z-BUBE Art. 96404929
Artikel-Nr.: 96404929
Teilen via
- Auf Lager
Technische Daten
TP 80-120/2 B AI-F-Z-BUBE
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 140 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2910 1/min | |
| Nennförderstrom: | 42.5 m³/h | |
| Nennförderhöhe: | 7.91 m | |
| GLRD Code: | BUBE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Bronze | |
| Pumpenmantel: | 2.1050 | |
| Pumpengehäuse: | B505-C90700 | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | 304 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 60 °C | |
| Max. Betriebsdruck: | 6 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 80 | |
| Nenndruckstufe: | PN 6 | |

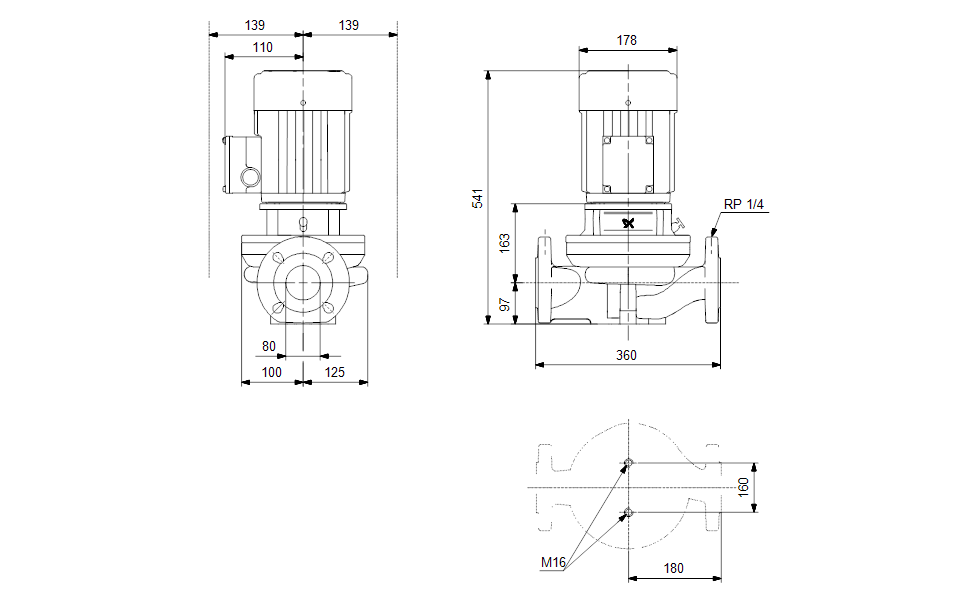

| Port-to-port length: | 360 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 90SB | |
| Motorbemessungsleistung P2: | 1.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 220-240D/380-415Y V | |
| Bemessungsstrom: | 5.45/3.15 A | |
| Anlaufstrom: | 850-930 % | |
| Leistungsfaktor Cos phi: | 0.87-0.82 | |
| Nenn-Drehzahl: | 2890-2910 1/min | |
| Wirkungsgrad: | IE3 84,2% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 84.2-84.2 % | |
| Motorwirkungsgrad bei 3/4-Last: | 84.5-83.9 % | |
| Motorwirkungsgrad bei halber Last: | 83.1-81.0 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 85U05906 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 52.6 kg | |
| Bruttogewicht: | 58.5 kg | |
| Versandvol.: | 0.16 m³ |
