GRUNDFOS Druckerhöhungsanlagen HYDRO MULTI-E 2 CRIE 3-4 - Art. 98486569
Artikel-Nr.: 98486569
- Auf Lager
Die Grundfos Druckerhöhungsanlagen Hydro Multi-E sind für den Transport und die Druckerhöhung von sauberem Wasser in Wasserwerken, Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern, Schulen, usw. bestimmt.
Die Grundfos Druckerhöhungsanlagen Hydro Multi-E bestehen aus 2 bis 4 parallel geschalteten CRIE-Pumpen.

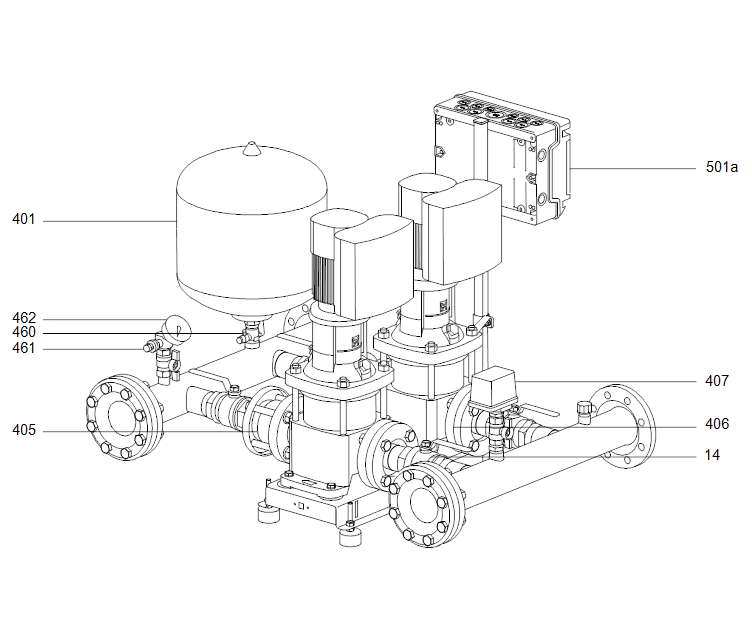

Die Pumpen der Hydro Multi-E sind zusammen mit allen erforderlichen Armaturen auf einem gemeinsamen Grundrahmen aus Edelstahl 1.4301 montiert. Auf der Saugseite befindet sich ein Saugsammelrohr aus Edelstahl 1.4401 oder 1.4571 mit einem auf einem Kugelhahn montierten Druckschalter und ein Absperrventil. Auf der Druckseite jeder Pumpe ist ein Rückschlagventil und ein Absperrventil montiert. Auf dem druckseitigen Sammelrohr aus Edelstahl 1.4401 oder 1.4571 befinden sich zwei auf einem Kugelhahn montierte Drucksensoren, ein Manometer und ein Membrandruckbehälter.
Die Hydro Multi-E ist mit einem EIN/AUS-Schalter zum Ein- und Ausschalten der Spannungsversorgung ausgestattet.
Die Hydro Multi-E hält den Druck unabhängig von Verbrauchsschwankungen konstant.
Der integrierte PI-Regler regelt die Zu- und Abschaltung der Pumpen sowie die Pumpendrehzahl in Abhängigkeit des Förderstrombedarfs.
Die Druckerhöhungsanlage kann direkt über das Bedienfeld der einzelnen Pumpen oder über die als Zubehör erhältliche Kommunikationslösung Grundfos GO bedient werden.
Einige der Produkteigenschaften:
2 Digitalausgänge 2 Digitaleingänge (einer wird als Trockenlaufschutz genutzt) 2 Analogeingänge (einer wird für den Anschluss des druckseitigen Drucksensors genutzt) Multi-Master-Funktionalität 2 Grenzwertfunktionen Sollwertverschiebungsfunktion Rohrbefüllfunktion Hocheffiziente Permanentmagnetmotoren
Mögliche Übertragungsprotokolle:
|
Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1%
|
Zusätzlich können auf Anfrage die Druckerhöhungsanlagen im Werk thermisch desinfiziert werden. Dazu werden die Anlagen und die Pumpen einzeln über mehrere Minuten mit über 76°C warmen Trinkwasser beaufschlagt.
Eine Prüfung der Druckerhöhungsanlagen im Werk nach erfolgter Nassprüfung auf Einhaltung der Grenzwerte der TrinkwV durch ein externes akkreditiertes Labor inkl. Erweiterung des Systems um Probenahmehähne zur fachgerechte Probenahme des Trinkwassers durch qualifiziertes und geschultes Personal ist auf Anfrage erhältlich.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 5 .. 60 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Nichtrostender Stahl | |
| INSTALLATION: | ||
| Umgebungstemperatur: | 0 .. 50 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Maximal zulässiger Zulaufdruck: | PN 10 bar | |
| Anschluss: | DIN ISO 7/1 | |
| Anschluss Saugseite: | R 2 | |
| Anschluss Druckseite: | R 2 | |
| Masseanschluss: | N, PE | |
| ELEKTRISCHE DATEN: | ||
| Leistung (P2) je Pumpe: | 0.55 kW | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 3 x 380-415 V | |
| Anzahl der Phasen für Hauptp.: | 1 | |
| Bemessungsstrom: | 4.3 A | |
| IE-Wirkungsgradklasse: | IE5 | |
| Einschaltart: | Softstart | |
| Schutzart (gemäß IEC 34-5): | IP54 | |
| BEHÄLTER: | ||
| Volumen des Druckbehälters: | 8 l | |
| Membrandruckbehälter: | Ja | |
| SONSTIGES: | ||
| Nettogewicht: | 77 kg | |
| Bruttogewicht: | 83 kg | |
| Versandvolumen: | 0.263 m³ | |
| Sprache: | GB | |
| Dänische VVS Nr.: | 385552034 | |
| Finische LVI Nr.: | 4925350 | |
| Herkunftsland: | DE | |
| Zolltarif Nr.: | 84137075 |
